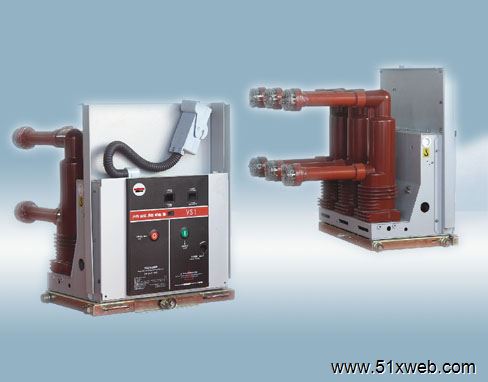

VS1-24型戶內高壓真空斷路器，系三相交流50Hz額定電壓為24kV電力系統的戶內開關設備，作為電網設備、工礦企業動力設備的保護和控制單元。適用于要求在額定工作電流下的頻繁操作，或多次開斷短路電流的場所。
該斷路器采用操動機構與斷路器本體一體式設計，既可做為固定安裝單元，也可配有專用推進機構，組成手車單元作用. |
| 型號及含義 |
 |
| 主要技術參數 |
| 序號 |
項目 |
單位 |
數據 |
| |
額定電壓 |
kV |
24 |
| |
額定短時工頻耐受電壓(1min) |
65/79(相間，對地/斷口) |
| |
額定雷電沖擊耐受電壓(峰值) |
125/145(相間，對地/斷口) |
| |
額定頻率 |
Hz |
50 |
| |
額定電流 |
A |
630 1250 |
630 1250 1600
2000 2500 3150 |
630 1250 1600
2000 2500 3150 |
| |
額定短路開斷電流 |
kA |
20/25 |
31.5 |
40 |
| |
額定短時耐受電壓 |
20/25 |
31.5 |
40 |
| |
額定短路持續時間 |
S |
4 |
| |
額定峰值耐受電流 |
kA |
50/63 |
80 |
100 |
| |
額定短路關合電流 |
50/63 |
80 |
100 |
| |
二次回路工頻耐受電壓(1min) |
|
200 |
| |
額定單個/背對背電容組開斷電流 |
A |
630/400(40kA為800/400) |
| |
額定電容器組關合涌流 |
|
12.5(頻率不大于1000Hz) |
| |
機械壽命 |
kA |
20000 |
| |
額定電流開斷次數(電壽命) |
20000 |
| |
額定短路電流開斷次數 |
次 |
50(40kA≤30) |
| |
動、靜觸頭允許磨損累計厚度 |
mm |
3 |
| |
儲能時間 |
s |
≤10 |
| |
觸頭開距 |
mm |
16±1 |
| |
超行程 |
3.5±0.5 |
| |
觸頭合閘彈跳時間 |
ms |
≤2(40kA≤30) |
| |
三相分、合閘不同期性 |
≤2 |
| |
平均分閘速度(觸頭分開-8mm) |
m/s |
1.5±0.2 |
| |
平均合閘速度(8mm-觸頭閉合) |
0.8±0.2 |
| |
主導電回路電阻 |
μΩ |
≤50(630A)≤45(1250A)≤35(1600-2000)≤25(2500A以上) |
| |
額定操作順序 |
|
分-0.3s-合分180s-合分 |
|
