1. 概述

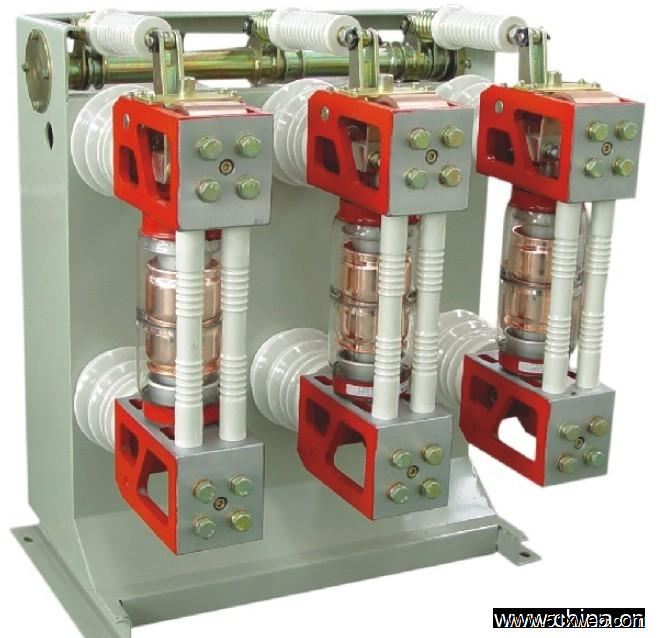

ZN28-12系列戶內高壓交流真空斷路器(以下簡稱“斷路器”)是三相交流50Hz、額定電壓為12kV的戶內開關設備元件，斷路器符合國家標準GB1984-1989《交流高壓斷路器》和國際電工委員會標準IEC60056《高壓交流斷路器》等標準的有關規定。
斷路器主要裝設在金屬封閉式鎧裝柜中，可供工礦企業、發電廠及變電站等作電氣設施的控制和保護之用，并適用于頻繁操作的場所。
2. 型號及含義
3. 使用條件
3.1 正常使用條件
a) 周圍空氣溫度：-10℃～+40℃；
b) 海拔高度：不超過1000m;
c) 濕度條件：日相對濕度的平均值不超過95%，月相對濕度平均值不超過90%，日水蒸汽壓力的平均值不超過2.2kPa,月水蒸汽壓力平均值不超過1.8kPa；
d) 周圍空氣未明顯地受到塵埃、煙、腐蝕性和/或可燃性氣體、蒸氣或鹽霧的污染；
e) 來自開關設備和控制設備外部的振動或地動是可以忽略的；
f) 在二次系統中感應的電磁干擾的幅值不超過1.6kV。
3.2 特殊使用條件
根據國家標準GB/T11022-1999《高壓開關設備和控制設備標準的共用技術要求》的規定，斷路器應在正常使用條件下運行。若用戶使用的工作條件與正常使用條件有差異，如：安裝地點在海拔超過1000m、周圍空氣溫度超過正常使用條件規定的限值或高濕易產生凝露的地方，應和制造廠進行協商，并取得一致意見。
3.3 工作電源
斷路器配CD17電磁機構或CT19彈簧機構時，其電源參數及接線圖見機構說明書。
